超小型衛星対応電力コントローラー
Power controller for Cube Sat

マイコン制御による自由な機能を実現した超小型衛星用電力コントローラー
We realized free function by microcomputer control.

待機時消費電力1.8W
Standby power consumption 1.8 W.

拡張用コネクタ搭載により様々な機能搭載が可能
Various functions can be mounted by installing expansion connector.

最大３２の搭載機器への電源供給
Supply power to up to 32 load devices.

回路の冗長性を可能とした基板構成により、安全性を向上
Enabling circuit redundancy Improved safety by board construction.

超小型衛星対応電力コントローラー

■仕様

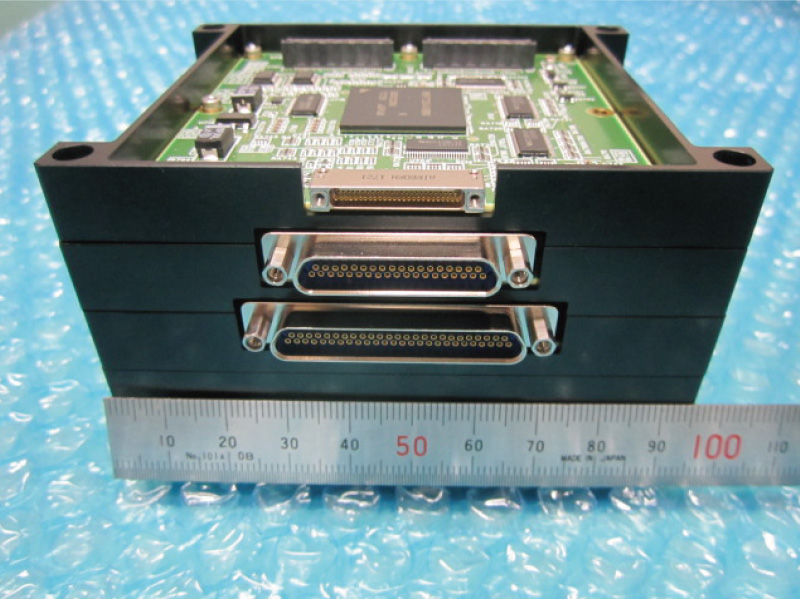

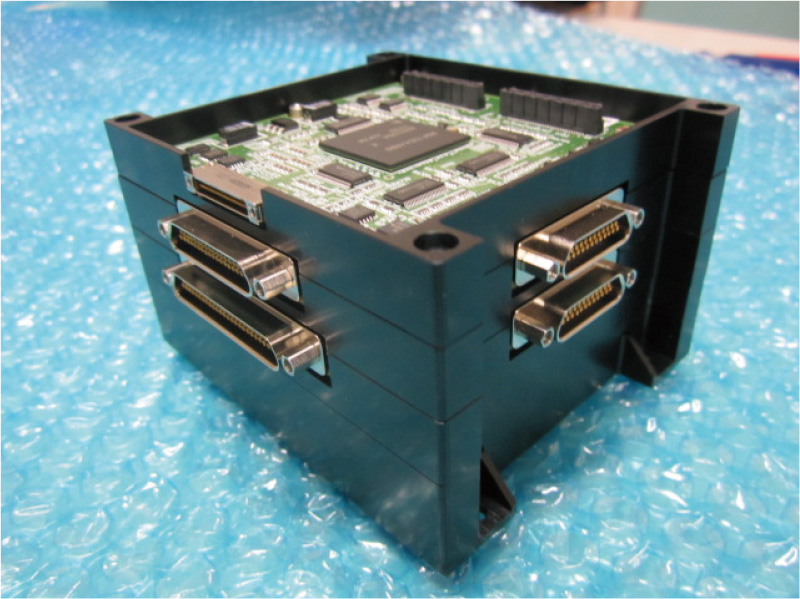

フレームサイズ Frame size	min96x80xh56(mm)
基板サイズ Board　SIZE	76.1×76.1（mm)
基板構成数 Number of board	４～
質量 Mass	500g(min)
待機時消費電力 Standby power	1.8W
耐振動性 Vibration resistance	MIL-STD-202相当 (Equivalent)
動作温度 Operating temp	-20～60℃

■仕様

フレームサイズ Frame size	min96x80xh56(mm)
基板サイズ Board　SIZE	76.1×76.1（mm)
基板構成数 Number of board	４～
質量 Mass	500g(min)
待機時消費電力 Standby power	1.8W
耐振動性 Vibration resistance	MIL-STD-202相当 (Equivalent)
動作温度 Operating temp	-20～60℃

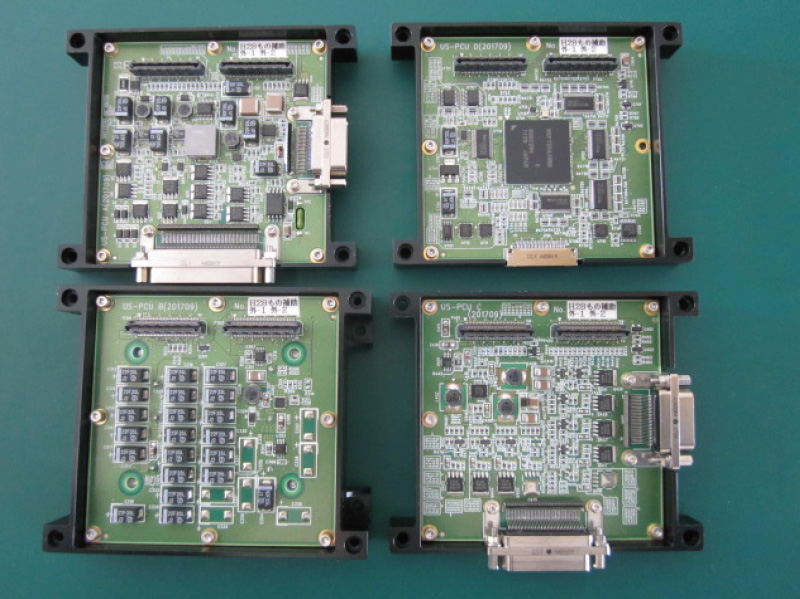

コントローラ基板

BOARD-A
簡易型MPPT・Ni-Mh/LI-Ion充電回路搭載
Simple MPPT and NI-MH / Li-Ion charging circuit installed.

BOARD-B
高信頼性DCDCコンバーター・キャパシタバンク搭載
Highly reliable DCDC converter and Capacitor bank installed.

BOARD-C
8chの負荷機器への電源供給及び任意電圧での供給
Supply power to load equipment of 8 ch and supply at arbitrary voltage.

BOARD-D
RS422/485・RS232通信、
システムリセット機能等を搭載したコントローラ基板。
Controller board with system reset function and
RS 422/485 /232 communication etc.

コントローラ基板

BOARD-A
簡易型MPPT・Ni-Mh/LI-Ion充電回路搭載
Simple MPPT and NI-MH / Li-Ion charging circuit installed.

BOARD-B
高信頼性DCDCコンバーター・キャパシタバンク搭載
Highly reliable DCDC converter and Capacitor bank installed.

BOARD-C
8chの負荷機器への電源供給及び任意電圧での供給
Supply power to load equipment of 8 ch and supply at arbitrary voltage.

BOARD-D
RS422/485・RS232通信、
システムリセット機能等を搭載したコントローラ基板。
Controller board with system reset function and
RS 422/485 /232 communication etc.

BOARD	機能(function)	Ch数 (Number of channels)	備考(comment)
Ａ	太陽電池入力（Solar cell input）	２	ロードスイッチ付き(With load switch)
	太陽電池入力（Solar cell input）	２	MPPT回路、各入力に１回路(MPPT circuit, one circuit for each input)
	NI-MH電池入出力(NI-MH battery input / output)	１	最大電池数(Maximum number of batteries)：16 ロードスイッチ付き(With load switch)
	Ｌｉ－ｉｏｎ電池入出力(Li-ion battery input / output)	１	ロードスイッチ付き(With load switch)
	遮断回路(Shutoff circuit)	１	ロードスイッチ１を遮断（Turn off load switch 1）
	ボードＡの冗長化(Redundancy of board A)		最大ボード数(Maximum number of boards)：２
Ｂ	高信頼性ＤＣＤＣコンバーター(QPL　DCDC converter)	１
Ｂ	キャパシターバンク(Capacitor bank)	１	６６０マイクロＦ(microF)
Ｃ	電源供給(Supply power to equipment) ２ＣＨは、＋－電源で供給可能(2 CH can be supplied with + – power supply)	８	＋－電圧は、ボード単位にて設定可能(+ – Power supply can be set for each board) 最大ボード数(Maximum number of boards)：２
Ｄ	システムリセット(System reset)	１	マイコン制御にて実行。リセット時間は、１０S以下。 (Executed by microcomputer control. Reset time is less than 10S.)
	RS232、JTAG	１	外部コネクタ(outside 　Ｉ/O)
	RS422/485	２	外部または内部コネクタ（outside or inside Ｉ/O）
	温度計測 (Temperature measurement)	８	外部コネクタ(outside 　Ｉ/O)
	メモリ	１	４Ｍbit、SPI　Serial　Flash

BOARD:A

機能	Ch数	備考
太陽電池入力	２	ロードスイッチ付き
太陽電池入力	２	MPPT回路、各入力に１回路
NI-MH電池入出力	１	最大電池数：16 ロードスイッチ付き
Ｌｉ－ｉｏｎ電池入出力	１	ロードスイッチ付き
遮断回路	１	ロードスイッチ１を遮断
ボードＡの冗長化		最大ボード数：２

BOARD:B

機能	Ch数	備考
高信頼性ＤＣＤＣコンバーター	１
キャパシターバンク	１	６６０マイクロＦ

BOARD:C

機能	Ch数	備考
電源供給２ＣＨは、＋－電源で供給可能	８	＋－電圧は、ボード単位にて設定可能最大ボード数：２

BOARD:D

機能	Ch数	備考
システムリセット	１	マイコン制御にて実行。リセット時間は、１０S以下
RS232、JTAG	１	外部コネクタ
RS422/485	２	外部または内部コネクタ
温度計測	８	外部コネクタ
メモリ	１	４Ｍbit、SPI Serial Flash

BOARD:A

function	Number of channels	comment
Solar cell input	２	With load switch
Solar cell input	２	MPPT circuit, one circuit for each input
NI-MH battery input / output	１	Maximum number of batteries：16 With load switch
Li-ion battery input / output	１	With load switch
Shutoff circuit	１	Turn off load switch 1
Redundancy of board A		Maximum number of boards：２

BOARD:B

function	Number of channels	comment
QPL DCDC converter	１
Capacitor bank	１	microF

BOARD:C

function	Number of channels	comment
Supply power to equipment 2 CH can be supplied with + – power supply	８	+ – Power supply can be set for each board Maximum number of boards：２

BOARD:D

function	Number of channels	comment
System reset	１	Executed by microcomputer control. Reset time is less than 10S.
RS232、JTAG	１	outside Ｉ/O
RS422/485	２	outside or inside Ｉ/O
Temperature measurement	８	outside Ｉ/O
メモリ	１	４Ｍbit、SPI Serial Flash
